Для чего

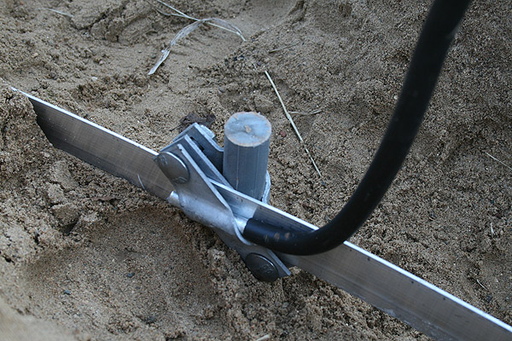

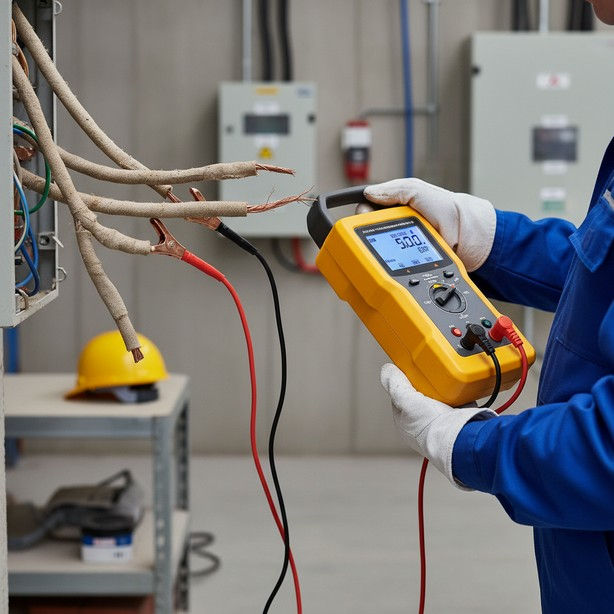

Измерение сопротивления контура заземления — это критически важная процедура проверки безопасности электроустановки. Если говорить просто: это проверка того, сможет ли электрический ток в случае аварии быстро и беспрепятственно «уйти в землю», не навредив людям и технике.

Вот основные причины, почему это необходимо делать:

1. Защита человека от поражения током

• При повреждении изоляции корпус прибора (например, стиральной машины или станка) может оказаться под напряжением.
• Если сопротивление низкое: Ток мгновенно уходит в землю, срабатывает автомат защиты (УЗО или дифференциальный автомат) и отключает питание.
• Если сопротивление высокое: Ток «ищет» другой путь, и этим путем может стать человек, коснувшийся корпуса

2. Пожарная безопасность

При плохом заземлении (высоком сопротивлении) в месте повреждения изоляции может возникнуть искрение или сильный нагрев. Это часто становится причиной возгорания проводки или окружающих материалов. Регулярные замеры позволяют вовремя заметить ухудшение контакта из-за коррозии или высыхания почвы.

3. Защита оборудования и стабильность работы

Многие современные электронные устройства (серверы, компьютеры, медицинское оборудование) требуют качественного заземления для:

• Сброса статического электричества.
• Корректной работы сетевых фильтров.
• Минимизации электромагнитных помех, которые могут вызвать сбои в программном обеспечении.

4. Защита от молнии

Система молниезащиты напрямую соединяется с контуром заземления. Если сопротивление контура будет слишком большим, энергия разряда молнии не рассеется в почве, а может пойти обратно в электросеть здания, что приведет к уничтожению всей техники.

Как часто

Периодичность измерения сопротивления изоляции в Республике Беларусь (РБ) регулируется ТКП 181-2023:

• Осмотры с выборочным вскрытием грунта в местах наиболее подверженных коррозии должны производиться не реже одного раза в 12 лет
• Измерения сопротивление заземляющего устройства – выполняются после реконструкции и ремонта заземляющих устройств, но не реже одного раза в 6 лет
•  Измерения сопротивление заземляющего устройствапрачечных, бань и гостиниц - не реже одного раза в 6 месяцев

Для чего

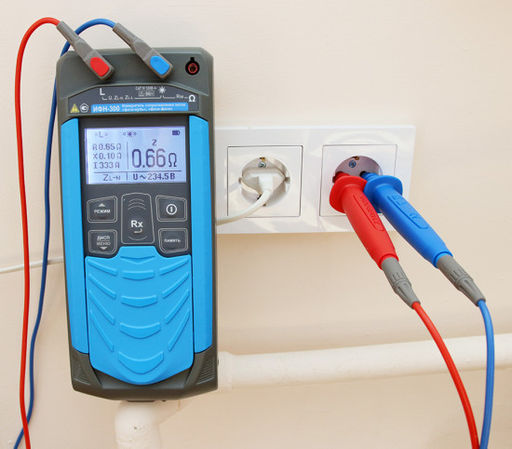

Измерение сопротивления петли «фаза-ноль» — это одна из важнейших проверок электробезопасности. Если говорить просто: мы проверяем, успеет ли сработать ваш «автомат» в щитке, если произойдет короткое замыкание, или же провода начнут плавиться раньше, чем отключится ток.

Вот основные причины, зачем это делается:

1. Проверка скорости срабатывания защиты

Главная цель — убедиться, что при возникновении короткого замыкания на корпус прибора или между фазой и нулем возникнет ток достаточной силы, чтобы автоматический выключатель мгновенно «отщелкнулся».

• Если сопротивление петли слишком высокое (плохие контакты, слишком тонкий или длинный кабель), ток короткого замыкания будет низким.
• В этом случае автомат «подумает», что это просто большая нагрузка, и не отключится мгновенно. Это приведет к пожару.

2. Расчет тока короткого замыкания

Зная напряжение в сети и измеренное полное сопротивление петли, по закону Ома вычисляется реальный ток короткого замыкания.

Этот расчетный ток сравнивают с характеристикой установленного автомата. Например, для автомата с характеристикой «C» ток замыкания должен быть в 5–10 раз выше номинала.

3. Обеспечение пожарной безопасности

При плохом контакте в цепи (окисление, слабый зажим в клемме) сопротивление растет. В месте плохого контакта выделяется огромное количество тепла. Измерение петли помогает найти такие «слабые звенья» до того, как они станут причиной возгорания.

4. Проверка целостности заземления

Поскольку петля включает в себя защитный проводник (PE), измерение подтверждает, что заземляющая линия не оборвана и действительно соединена с электроустановкой.

Как часто

В Беларуси периодичность измерения сопротивления петли «фаза-нуль» регулируется нормами ТКП 181-2023

Основные сроки проведения испытаний:

• Раз в 6 лет — стандартная периодичность для большинства электроустановок потребителей в обычных условиях.
• Раз в 2 года — для электроустановок, расположенных во взрывоопасных зонах.
• Внепланово — при приемке оборудования в эксплуатацию, после капитального ремонта, реконструкции или подключения новых потребителей.
